FC-S2300是最具成本效益的專業扭矩測量傳感器，它可以實時地測量雙向地靜態扭矩和動態扭矩。
傳感器和輸出線纜還有鍵石作為一個完整的測量組件交付客戶。
該系列主要用于汽車測試設備，專業測試施工，氣候試驗柜，過程監控和醫療工程。
該扭矩傳感器的突出優勢是高性價比和高穩定性，使得它們特別適合在惡劣環境，以及生產線和測試臺等各種工況中使用。
S2300傳感器提供角度模塊輸出360CPR,1024CPR可選；IP65防護可選；模擬量和數字輸出可選。
| 型號 Model FC-S2300 | 額定量程 | 最大可測量程 | 轉速[rpm] Rd/Sq |
||
| 圓軸 | 方軸 | 單位 | 正反扭矩 | ||
| Φ9mm | 1/4 inch (6.35mm) |
[Nm] | 1 | 2 | 10000圓軸 5000方軸 |
| [Nm] | 2.5 | 5 | |||
| [Nm] | 5 | 10 | |||
| [Nm] | 10 | 20 | |||
| [Nm] | 20 | 40 | |||
| Φ14mm | 3/8 inch (9.525mm) |
[Nm] | 50 | 100 | |
| [Nm] | 100 | 200 | |||
| No. | 型號 | FC-S2300 | ||||||||
| 精度等級 | 0.3 | |||||||||
| 單位 | 參數 | |||||||||
| 1 | 線性誤差（含滯后） | %FS | ＜±0.3 | |||||||
| 2 | 旋轉信號均勻性 | %FS | ＜±0.3 | |||||||
| 3 | 重復性 | %FS | ＜±0.05 | |||||||
| 輸出信號 | 單位 | 參數 | ||||||||
| 4 | 頻率范圍 -3dB衰減點 Bessel參數 |
Hz | 1000 | |||||||
| 數字輸出 CAN-Bus | 10(個別可達 CAN-Bus 1000Hz) | |||||||||
| 5 | 標準模擬電壓信號 | V | mA | 0-10 | 4-20 | |||||
| 6 | 零點輸出信號 | V | mA | ≈5 | 12 | |||||
| 7 | 正向扭矩輸出信號 | V | mA | 9 | 19 | |||||
| 8 | 反向扭矩輸出信號 | V | mA | 1 | 5 | |||||
| 9 | 校準參數 | mV/Nm | mA/Nm | 4V @滿量程 | 8mA @滿量程 | |||||
| 10 | 輸出阻抗 | Ω | <1 | |||||||
| 溫度影響 | 單位 | 參數 | ||||||||
| 11 | 零點的溫度漂移 | %/10K | ＜0.1 | |||||||
| 12 | 輸出信號的溫度漂移 | %/10K | ＜0.1 | |||||||
| 供電電源 | 單位 | 參數 | ||||||||
| 13 | 激勵電壓 | VDC | 5--28 | |||||||
| 14 | 消耗電流 max. | mA | 37~45 | |||||||
| 15 | 上電電流峰值 | mA | ＜100 | |||||||
| 16 | 最大激勵電壓 | VDC | 30 | |||||||
| 常規參數 | 單位 | 參數 | ||||||||
| 17 | EN標準的防護等級 | IP | 50/65 | |||||||
| 18 | 參考溫度 | ℃ | +15--+35 | |||||||
| 19 | 工作溫度范圍 | ℃ | -30-- +85 | |||||||
| 20 | 存貯溫度范圍 | ℃ | -30-- +85 | |||||||
| 額定量程范圍 | Nm | 1 | 2.5 | 5 | 10 | 20 | 50 | 100 | ||
| 21 | 自重 | 圓頭 | g | 391 | 380 | 390 | 550 | |||
| 方頭 | - | 370 | 380 | 510 | ||||||
| 22 | 轉動慣量 | 圓頭 | g mm2 | 270 | 546 | 698 | 4535 | |||
| 方頭 | - | 318 | 470 | 2951 | ||||||

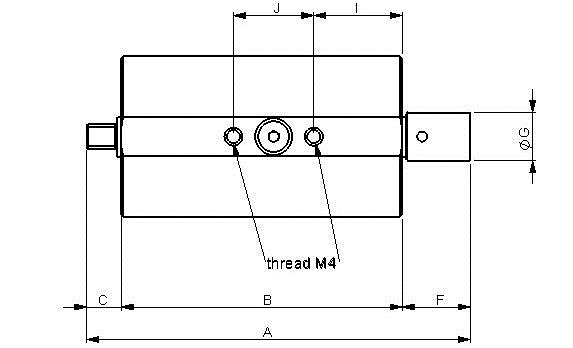

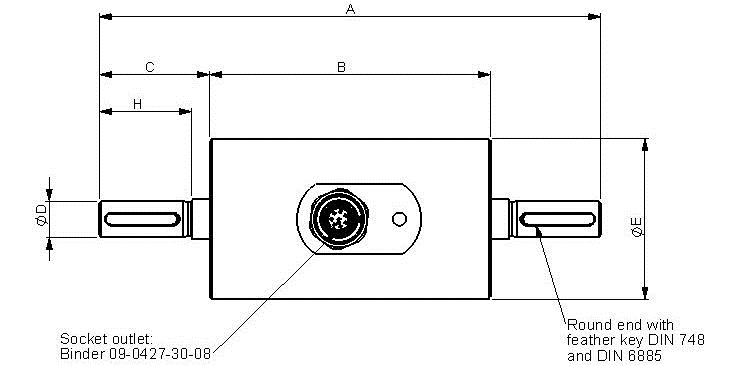

| Dimensions 尺寸 |
Round shaft圓軸 nominal torque [Nm]額定量程 |
Square shaft方軸 nominal torque [Nm] 額定量程 |
|||
| Ø 8 mm | Ø 9 mm | Ø 15 mm | 1/4 inch | 3/8 inch | |
| Nominal torque [Nm] | 1 | 2,5 - 5 - 10 - 20 | 50 - 100 | 2,5 - 5 - 10 - 20 | 50 - 100 |
| A | 125 | 125 | 139 | 95,5 | 107 |
| B | 70 | 70 | 70 | 70 | 70 |
| C | 27,5 | 27,5 | 35 | 8,5 | 12 |
| D | 8g6 | 9g6 | 15g6 | - | - |
| E | 40 | 40 | 50 | 40 | 50 |
| F | 44 | - | - | 16 | 24 |
| G | 8 | - | - | 12 | 18 |
| H | - | 23 | - | - | - |
| I | - | 22 | 22 | 22 | 22 |
| J | - | 20 | 20 | 20 | 20 |
